錘式破碎機結構類型很多，按回轉軸的數目，可分為單轉子錘式破碎機和雙轉子錘式破碎機兩類。其中，雙轉子錘式破碎機兩套轉子串聯使用，相當于兩臺錘式破碎機合二為一，合理的組合成一個整體。

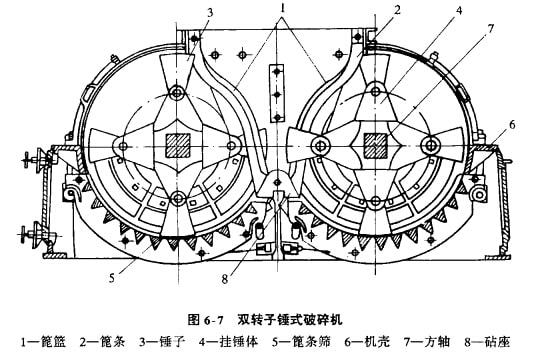

雙轉子錘式破碎機如圖6-7所示。在機殼6內，平行安裝有兩個轉子。轉子由臂形的掛錘體4及鉸接在其上的錘子3組成掛錘體安裝在方軸7上。錘子是多排式排列，相鄰的掛錘體互相交叉成十字形。兩轉子由單獨的電動機帶動作相向旋轉。

破碎機的進料口設在機殼上方正中，進料門下面，在兩轉子中間設有弓形篦籃1，篦籃由一組互相平行的弓形篦條2組成。各排錘子可以自由通過篦條之間的間隙。篦籃底部有凸起成馬鞍狀砧座8。

料塊由進料口喂入到弓形�；@后，落在弓形蓖條上的大塊物料，受到從鎊條間隙掃過的錘子沖擊粉碎。預碎后落在砧座及兩邊轉子下方的蓖條篩5上，連續受到錘子的沖擊成為小塊物料，最后經篦縫卸出。

雙轉子錘式破碎機由于分幾個破碎區，同時具有兩個帶多排錘子的轉子，所以粉碎度較大，可達40；生產能力相當于兩臺同規格單轉子錘式破碎機。
